PC/104 STARTER KIT
Cible de développement Eurocarte PC/104 + DOS
Caractéristiques
* Unité centrale industrielle compatible PC possédant un BIOS AT adapté XT et le noyau
compatible DOS 3.30 en ROM.
* Un disque solide SSD EPROM de développement .
* Bus système standard PC/104 8 bits.
* Interface de communication clavier/écran série RS232c.
* Alimentation enfichable secteur fournie: +5Volts @ 600mA.
* Librairie de communication pour le PC hôte fournie sous DOS et Windows (DLL).
* Une documentation utilisateur complète.
* Un cable de liaison RS232C pour liaison sur ordinateur PC.
Applications
* Développement compatible DOS.
* Acquisition et contrôle de données déporté au format PC/104.
Le Starter KIT
Le PC/104 Starter KIT se compose des principaux éléments de base pour réaliser un
système d'acquisition déporté au standard PC/104 sous environnement type PC-ISA et
système d'exploitation MS-DOS. Le KIT inclut une unité centrale MicroPC XT de base, les
logiciels utilitaires, une documentation technique détaillée sur chaque produit, les
cables associés à chaque port et une alimentation régulée enfichable. En option le kit
peut être complété par un module d'acquisition analogique et logique PC-104xx de
Digimétrie ou d'outil logiciel de développement grafset.
Le Starter KIT à un prix trés compétitif peut vous permettre :
1/ D'éliminer les installations internes aux ordinateurs, grâce à une connection
externe sur port série.
2/ D'effectuer des acquisitions de données à partir d'un ordinateur portable, ordinateur
ne possédant aucun slot d'extension.
3/ D'adapter votre produit en fonction de l'application grace au bus système au standard
PC/104 8 bits et au format physique standard EUROPE 160x100mm de la carte MicroPC .
4/ De développer votre applicatif spécifique trés rapidement grâce à la compatibilté
MS-DOS et PC intégrée.
5/ De réaliser des systèmes embarqués de contrôle de process industriels et didactifs.
L'unité cible intelligente

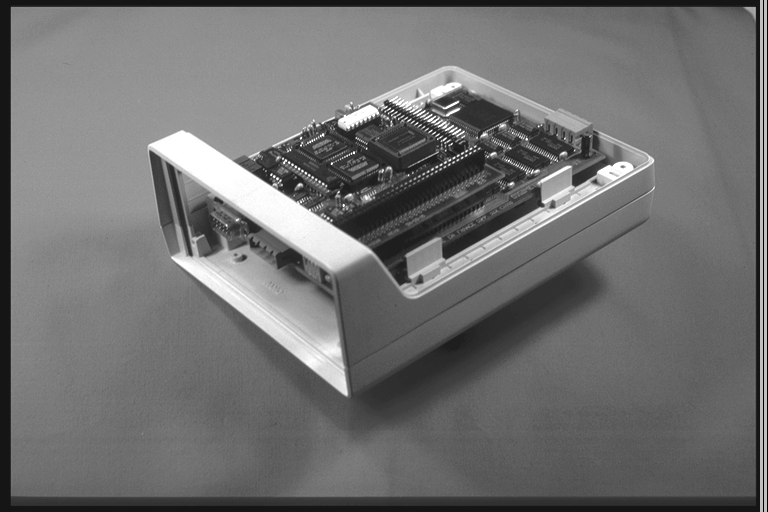

La carte MicroPC XT est utilisée comme unité centrale performante et économique. Elle
est gérée autour d'un microcontrôleur compatible X86, d'un BIOS AT adapté au
fonctionnement 8 bits (XT) et du système d'exploitation DOS compatible v3.30 ( MS-DOS 5.0
de MICROSOFT en option). Une mémoire système RAM statique de 512 Koctets est utilisée
pour le fonctionnement. Le BIOS supporté possède un moniteur-debuggeur intégré
permettant de dialoguer en terminal avec une station hôte. Le clavier et l'écran sont
dirigés vers une liaison série standard RS232C. Un disque solide SSD en technologie
EPROM est intégré dans la station pour permettre le développement compatible DOS. A
cette base est rajouté un ensemble d'éléments permettant de sécuriser le système :
Horodateur, chien de garde, reset système, voyants (LED). Pour s'adapter aux différentes
applications un bus au standard PC/104 est inclu sur la carte. Ce bus mezzanine est
utilisé pour connecter le module d'acquisition de données proposé en option.
En option :
/PE : La carte MicroPC XT peut être équipée d'une interface lecteur de disquette FDD,
d'un port paralléle bidirectionnel, d'un port série RS232C COM1 et RS485 COM2, cette
option permet de compléter la compatibilté d'entrée/sortie du monde PC.
/DOS5 : Le noyau est équipé du système d'exploitation MS-DOS 5.0 de MICROSOFT.
Outils de développement logiciel
La station se comporte comme un ordinateur PC standard. A chaque démarrage le MS-DOS en
ROM initialise ses différents fichiers systèmes avant d'exécuter le fichier CONFIG.SYS
puis le fichier AUTOEXEC.BAT sur le disque de démarrage standard "A" par
défaut disponible dans la station. Le disque de démarage est réalisé par un disque
solide SSD en technologie EPROM de 256Koctets, il remplace un disque rotatif en offrant
une bonne fiabilité, une faible consommation et un encombrement réduit. Le disque est
préconfiguré par DIGIMETRIE pour lancer les fichiers systèmes cités précédemment et
exécuter un gestionnaire de développement. Ce gestionnaire prend en charge, le transfert
d'un programme utilisateur *.EXE par la liaison série via un host, son chargement en
mémoire et son exécution. Une telle configuration permet à l'utilisateur de développer
sur un ordinateur PC compatible son applicatif, de le transférer dans la cible et de
vérifier sur la station son bon fonctionnement. L'utilisateur utilisera la méthode
d'émission de message (printf();)sur le port série ou autre organe d'entrée/sortie
(oscilloscope debugging) pour la mise au point pas à pas de l'application.
L'utilisateur peut lorsqu'il a mis au point une application, effacer la mémoire EPROM
système et remplacer son contenu par l'applicatif réalisé. L'utilisateur possède à
cet effet le fichier binaire contenu en standard dans le disque SSD système ainsi que l'
utilitaire de création du nouveau fichier binaire.
Logiciels livrés : DigiCopy : utilitaire de copie pour
l'ordinateur hôte.
FreeDOS : Source C du
noyau FreeDOS compatible MS-DOS 3.30 utilisé sur la station MicroPC
en standard.
Ctask : Source C d'un
système d'exploitation multitâche exécutable sous DOS.
